Однофазный тиристорный регулятор мощности W6S4V100V-24J

НАЗНАЧЕНИЕ

Однофазный тиристорный регулятор мощности W6S4V100V-24J (далее Устройство) предназначен для плавной регулировки мощности нагрузки в однофазных сетях cо стабилизацией выходного напряжения в нагрузке. Устройство применяется для регулировки мощности как активной, так и реактивной нагрузки (тэны, инфракрасные нагреватели, системы освещения, трансформаторы и т.д.). С помощью 2-3 Устройств можно осуществлять регулировку мощности нагрузки в трехфазных сетях. Не рекомендовано использование для регулировки мощности систем освещения.

 ВАЖНО! Устройство не заменяет частотные преобразователи и использовать их для управления электродвигателями нельзя.

 ВАЖНО! Устройство не предназначено для работы на постоянном токе.

 ВАЖНО! Устройство не является стабилизатором напряжения сети и предназначено для стабилизированного понижения, а не повышения напряжения сети.

СЕРИЯ W6

Линейка регуляторов торговой марки SIPIN серии W6 пришла на смену хорошо зарекомендовавшей себя серии W5 и является следующим поколением данной серии.

Регулятор мощности W6S4V100V-24J является заменой регуляторов W5SP4V100-24JCV, а также всех их модификаций по настройке сигнала управления (последняя цифра перед "JCV").

СПОСОБЫ УПРАВЛЕНИЯ МОЩНОСТЬЮ НАГРУЗКИ

Устройство осуществляет регулировку мощности с помощью двух включенных встречно-параллельно тиристоров, за счет чего достигается регулировка в двух полупериодах колебаний напряжения питания. Стабилизация напряжения в нагрузке реализуется только на режиме работы Phase Angle Control. Режимы Zero Cycle Sampling и Zero Time Sampling недоступны на данной модели регулятора мощности.
Стабилизация напряжения в нагрузке: Регулятор мощности осуществляет управление мощностью в нагрузке по заданному сигналу управления. При этом значение напряжения на выходе определяется как U=Un*A/100. Где:
U - заданное значение напряжения на выходе;
Un - номинальное значение напряжения на входе регулятора мощности, равное 380В;
A- значение уровня управляющего сигнала, выраженное в %.
Необходимый угол открытия тиристорных ключей рассчитывается и изменяется автоматически для поддержания заданного значения тока нагрузки в зависимости от значения сопротивления нагрузки и значения входного напряжения сети.

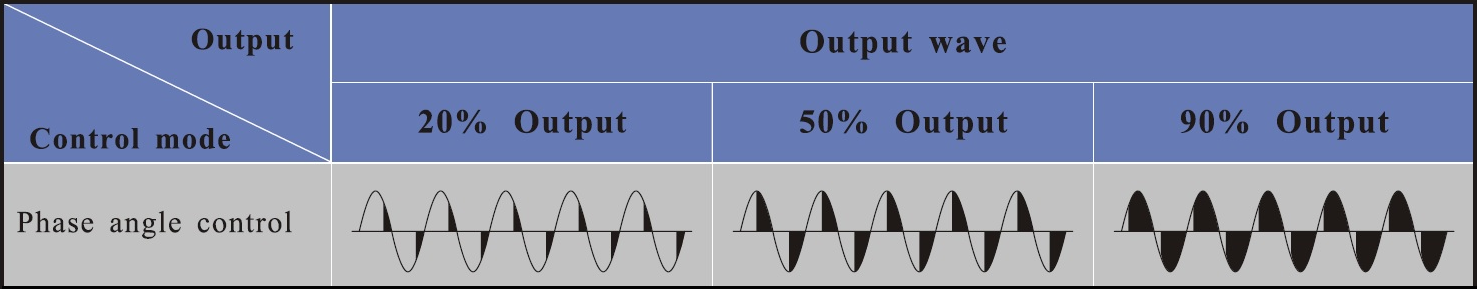

Phase Angle Control - Изменение фазового угла открытия тиристоров. В зависимости от выбранного значения мощности нагрузки тиристоры открываются на определенный угол полупериода (100% мощности - 180 градусов открытия каждого из тиристоров). Применение: Нагрузки с постоянным сопротивлением, нагрузки с переменным сопротивлением, реактивные нагрузки, инфракрасные лампы.

ОСНОВНЫЕ СПОСОБЫ УПРАВЛЕНИЯ РЕГУЛЯТОРОМ МОЩНОСТИ

Ручное управление уровнем выходной мощности выносным потенциометром. Для реализации этого режима необходимо установить перемычку между клеммами "M" и "+" разъема управления, а потенциометр подколючить к клеммам E1, E2, E3. Выход подвижного контакта подключается к клемме " E2". Для Регулировки следует применять потенциометр с регулировкой сопротивления от 2 до 10 кОм, с максимально близким расположением к Регулятору. Если в процессе управления возникают сбои в работе, то необходимо уменьшить длину проводов. 100% уровню выходной мощности соответствует минимальное значение сопротивления, минимальной - максимальное. Размыкание цепи между клеммами "M" и "+" приведет к остановке работы регулятора.

Автоматическое управление уровнем выходной мощности с помощью внешних аналоговых сигналов. Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью внешних устройств. Подключение аналогового сигнала осуществляется к клеммам "+" и "-", а между клеммами "E2" и " E3" устанавливается перемычка. Размыкание цепи между клеммами "E2" и " E3" приведет к остановке работы регулятора.

Доступные варианты сигналов управления:

Выбор типа сигнала осуществляется на боковой стороне платы управления с помощью джампера (перемычки) на переключателе режимов "P1". Калибровка уровней сигнала управления, соответствующих минимальной и максимальной выходной мощности осуществляется потенциометром "VR1", расположенным рядом с джампером на плате управления. Поворот против часовой стрелки понижает минимальное значение сигнала управления.

Обратите внимание, что все указанные в таблице сигналы управления доступны "из коробки", могут быть изменены в процессе наладки или эксплуатации. Заказной код определяет только конфигурацию параметров работы по умолчанию на заводе-изготовителе.

Положение перемычки на переключателе P1	Положение VR1	Вид управляющего сигнала / входное сопротивление	Заказной код регулятора - конфигурация с завода (варианты, доступные для настройки)
	минимальное	0~5VDC / 249Ом	W6S4V100V-20J
	близкое к максимальному	1~5VDC / 249Ом	W6S4V100V-21J
	близкое к максимальному	2~10VDC / 18кОм	W6S4V100V-22J
	минимальное	0~10VDC / 18кОм	W6S4V100V-23J
	близкое к максимальному	4~20mA / 200 кОм	W6S4V100V-24J (настройка по умолчанию)
	минимальное	0~20mA / 200 кОм	W6S4V100V-25J

При использовании внешних аналоговых сигналов управления имеется возможность установки локального ограничения уровня выходной мощности или перехода на ручное управление по замыканию/размыканию сухого контакта. Подробнее о доступных режимах и способах управления можно узнать в руководстве по эксплуатации (вкладка файлы)

Регулятор мощности имеет возможность индикации на внешние цепи сигнала "авария", посредством встроенного исполнительного реле с переключающей группой контактов клеммы "NC", "COM" и "NO". Реле способно коммутировать токи до 2А АС1 при напряжении 250VAC или 24VDC. Защита от перегрузок и коротких замыканий осуществляется быстродействующим предохранителем.

ОСНОВНЫЕ ОСОБЕННОСТИ

• Номинальный ток нагрузки 100А;
• Диапазон напряжения питания нагрузки AC180-480В;
• Напряжение питания схемы управления AC230В;
• Режим стабилизации напряжения на нагрузке;
• Возможность дистанционного управления;
• Автоматическое отключение при аварийных ситуациях с сигнализацией релейным контактом (DC24V/АС250V, 2А);
• Защита от перегрузки и коротких замыканий быстродействующим предохранителем.

КОНСТРУКЦИЯ УСТРОЙСТВА

Устройство представляет собой корпус-охладитель блока тиристоров, объединенный с платой управления и органами управления, расположенными на лицевой стороне. Крепление осуществляется на ровную поверхность. Заземление корпуса обязательно.

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА

Регулятор мощности во время работы может значительно нагреваться. Поэтому необходимо устанавливать устройство вертикально на ровную плоскую поверхность с достаточным запасом пространства с обеих сторон. Для лучшего охлаждения радиатор должен свободно продуваться воздухом снизу вверх (в моделях с вентилятором это особенно важно!). При установке регуляторов в шкаф, необходимо предусмотреть его вентиляцию. НЕ устанавливайте регулятор в местах с повышенной внешней температурой или в местах с плохой вентиляцией, в ином случае используйте его со сниженной номинальной мощностью. В случае если температура окружающей среды в месте монтажа регулятора мощности превышает 30°С необходимо выбирать регулятор большей мощности и учитывать коэффициент дерейтинга (см рисунок).

Общие условия эксплутатации:

• Окружающая среда - взрывобезопасная, не содержащая пыли или электропроводящих частиц в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
• Допускается вибрация мест крепления не допускается;
• Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
• Конденсация влаги на поверхности изделия не допускается;
• Высота над уровнем моря не более 2000 м.;
• При температуре окружающего воздуха выше плюс 35°С необходимо учитывать запас по току (см. паспорт).

СХЕМА ПОДКЛЮЧЕНИЯ

NFB (No-Fuse Breaker) – Автоматический выключатель от сверхтоков короткого замыкания. Позволяет отключить источник питания при перегрузке, а также обесточить оборудование при необходимости обслуживания для предотвращения поражения электрическим током обслуживающего персонала.
MC (magnetic contactor) – Электромагнитный контактор (пускатель) предназначен для отключения регулятора от сети при остановке работы. Обязателен, если снятие питания с электроустановки на период отсутствия дежурного персонала или выведения ее из работы не обеспечен иным способом.

 ВАЖНО! Подключение сигнала синхронизация FS и соблюдение направления подключения Устройства обязательны!

УСТАНОВОЧНЫЕ РАЗМЕРЫ

Осевые размеры точек крепления L1 - 122 мм, W - 104мм
Общие габаритные размеры ДхШхВ - 189х112х183мм.
