НАЗНАЧЕНИЕ
Однофазный тиристорный регулятор мощности W6S4V060C-24J (далее Устройство) предназначен для плавной регулировки мощности нагрузки в однофазных сетях cо стабилизацией или ограничением выходного тока в нагрузке. Устройство применяется для регулировки мощности как активной, так и реактивной нагрузки (тэны, инфракрасные нагреватели, системы освещения, трансформаторы и т.д.). С помощью 2-3 Устройств можно осуществлять регулировку мощности нагрузки в трехфазных сетях.
ВАЖНО! Устройство не заменяет частотные преобразователи и использовать их для управления электродвигателями нельзя.
ВАЖНО! Устройство не предназначено для работы на постоянном токе.
СЕРИЯ W6
Линейка регуляторов торговой марки SIPIN серии W6 пришла на смену хорошо зарекомендовавшей себя серии W5 и является следующим поколением данной серии.
Регулятор мощности W6S4V060C-24J является заменой регуляторов W5SP4V060-24JCL, W5SP4V060-24JL/C и W5SP4V060-24JC/L , а также всех их модификаций по настройке сигнала управления (последняя цифра перед "JCL", "JC/L" или "JL/C").
СПОСОБЫ УПРАВЛЕНИЯ МОЩНОСТЬЮ НАГРУЗКИ
Регулятор применяется для управления мощностью нагрузки с постоянным сопротивлением, нагрузки с переменным сопротивлением, реактивной нагрузки, инфракрасных ламп и т.п. Регулятор мощности имеет два основных режима работы:
Стабилизация тока в нагрузке (W6S4V060С-24J): Регулятор мощности осуществляет управление мощностью в нагрузке по заданному сигналу управления. При этом значение тока в нагрузке определяется как I=In*A/100. Где:
I - заданное значение тока в нагрузке;
In - номинальное значение тока регулятора мощности;
А - значение уровня управляющего сигнала, выраженное в %.
Режим открытия тиристорных ключей рассчитывается автоматически для поддержания заданного значения тока нагрузки в зависимости от значения сопротивления нагрузки и значения входного напряжения сети. Данный режим работы предустановлен по умолчанию.
Защита от перегрузки (W6S4V060L-24J): Регулятор мощности осуществляет управление мощностью в нагрузке по заданному сигналу управления. Но если значение тока нагрузки по каким-либо причинам (уменьшение сопротивления нагрузки или повышение входного напряжения сети) превысит установленное значение, то режим открытия тиристорных ключей начнет автоматически изменяться. Значение ограничения тока задается потенциометром VR4, расположенным на боковой стороне платы управления. Регулировка доступна в диапазоне от 80 до 130% о номинального тока регулятора мощности. Вращение VR4 против часовой стрелки понижает значение ограничения выходного тока. Для заказа регулятора мощности с данным режимом работы по умолчанию – при заказе укажите: W6S4V060L-24J
Указанные режимы работы реализуются одним способом управления тиристорными блоками.
Phase Angle Control - Изменение фазового угла открытия тиристоров.В зависимости от выбранного значения мощности нагрузки тиристоры открываются на определенный угол полупериода (100% мощности - 180 градусов открытия каждого из тиристоров).
ОСНОВНЫЕ СПОСОБЫ УПРАВЛЕНИЯ РЕГУЛЯТОРОМ МОЩНОСТИ
Ручное управление уровнем выходной мощности выносным потенциометром. Для реализации этого режима необходимо установить перемычку между клеммами "M" и "+" разъема управления, а потенциометр подколючить к клеммам E1, E2, E3. Выход подвижного контакта подключается к клемме " E2". Для Регулировки следует применять потенциометр с регулировкой сопротивления от 2 до 10 кОм, с максимально близким расположением к Регулятору. Если в процессе управления возникают сбои в работе, то необходимо уменьшить длину проводов. 100% уровню выходной мощности соответствует минимальное значение сопротивления, минимальной - максимальное. Размыкание цепи между клеммами "M" и "+" приведет к остановке работы регулятора.
Автоматическое управление уровнем выходной мощности с помощью внешних аналоговых сигналов. Устройство позволяет осуществлять регулировку уровня выходной мощности с помощью внешних устройств. Подключение аналогового сигнала осуществляется к клеммам "+" и "-", а между клеммами "E2" и " E3" устанавливается перемычка. Размыкание цепи между клеммами "E2" и " E3" приведет к остановке работы регулятора.
Доступные варианты сигналов управления:

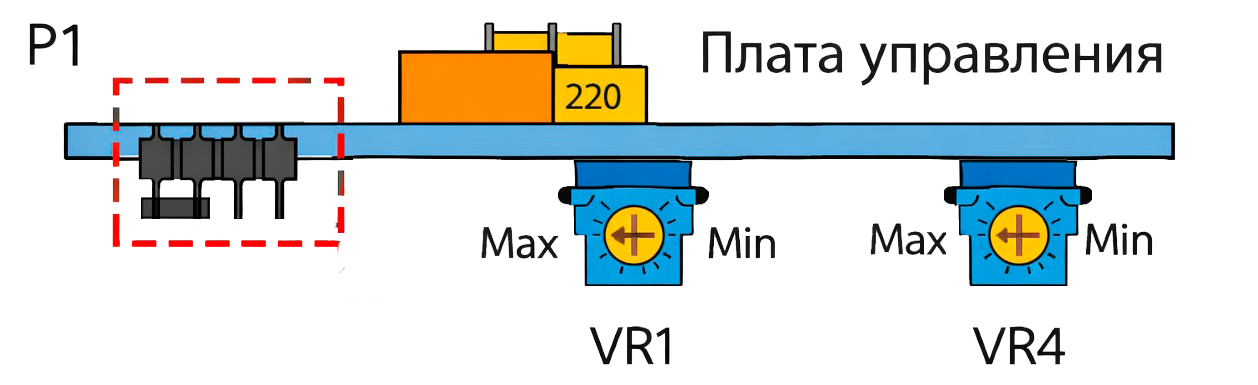

Выбор типа сигнала осуществляется на боковой стороне платы управления с помощью джампера (перемычки) на переключателе режимов "P1". Калибровка уровней сигнала управления, соответствующих минимальной и максимальной выходной мощности осуществляется потенциометром "VR1", расположенным рядом с джампером на плате управления. Поворот против часовой стрелки понижает минимальное значение сигнала управления.
Обратите внимание, что все указанные в таблице сигналы управления доступны "из коробки", могут быть изменены в процессе наладки или эксплуатации. Заказной код определяет только конфигурацию параметров работы по умолчанию на заводе-изготовителе.
| Положение перемычки на переключателе P1 | Положение VR1 | Вид управляющего сигнала / входное сопротивление | Заказной код регулятора - конфигурация с завода (варианты, доступные для настройки) |
![]() | минимальное | 0~5VDC / 249Ом | W6S4V060C-20J ( W6S4V060L-20J) |
![]() | близкое к максимальному | 1~5VDC / 249Ом | W6S4V060C-21J ( W6S4V060L-21J) |
![]() | близкое к максимальному | 2~10VDC / 18кОм | W6S4V060C-22J ( W6S4V060L-22J) |
![]() | минимальное | 0~10VDC / 18кОм | W6S4V060C-23J ( W6S4V060L-23J) |
![]() | близкое к максимальному | 4~20mA / 200 кОм | W6S4V060C-24J ( W6S4V060L-24J) (настройка по умолчанию) |
![]() | минимальное | 0~20mA / 200 кОм | W6S4V060C-25J ( W6S4V060L-25J) |
При использовании внешних аналоговых сигналов управления имеется возможность установки локального ограничения уровня выходной мощности или перехода на ручное управление по замыканию/размыканию сухого контакта. Подробнее о доступных режимах и способах управления можно узнать в руководстве по эксплуатации (вкладка файлы)
Регулятор мощности имеет возможность индикации на внешние цепи сигнала "авария", посредством встроенного исполнительного реле с переключающей группой контактов клеммы "NC", "COM" и "NO". Реле способно коммутировать токи до 2А АС1 при напряжении 250VAC или 24VDC. Защита от перегрузок и коротких замыканий осуществляется быстродействующим предохранителем.
ОСНОВНЫЕ ОСОБЕННОСТИ
- Номинальный ток нагрузки 60А;
- Диапазон напряжения питания нагрузки AC180-480В;
- Напряжение питания схемы управления AC230В;
- 3 способа управления тиристорными ключами;
- Режим стабилизации тока в нагрузке;
- Режим защиты от перегрузки (настраивается от 80 до 130%);
- Возможность дистанционного управления;
- Автоматическое отключение при аварийных ситуациях с сигнализацией релейным контактом (DC24V/АС250V, 2А);
- Защита от перегрузки и коротких замыканий быстродействующим предохранителем.
КОНСТРУКЦИЯ УСТРОЙСТВА
Устройство представляет собой корпус-охладитель блока тиристоров, объединенный с платой управления и органами управления, расположенными на лицевой стороне. Крепление осуществляется на ровную поверхность. Заземление корпуса обязательно.
УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖА

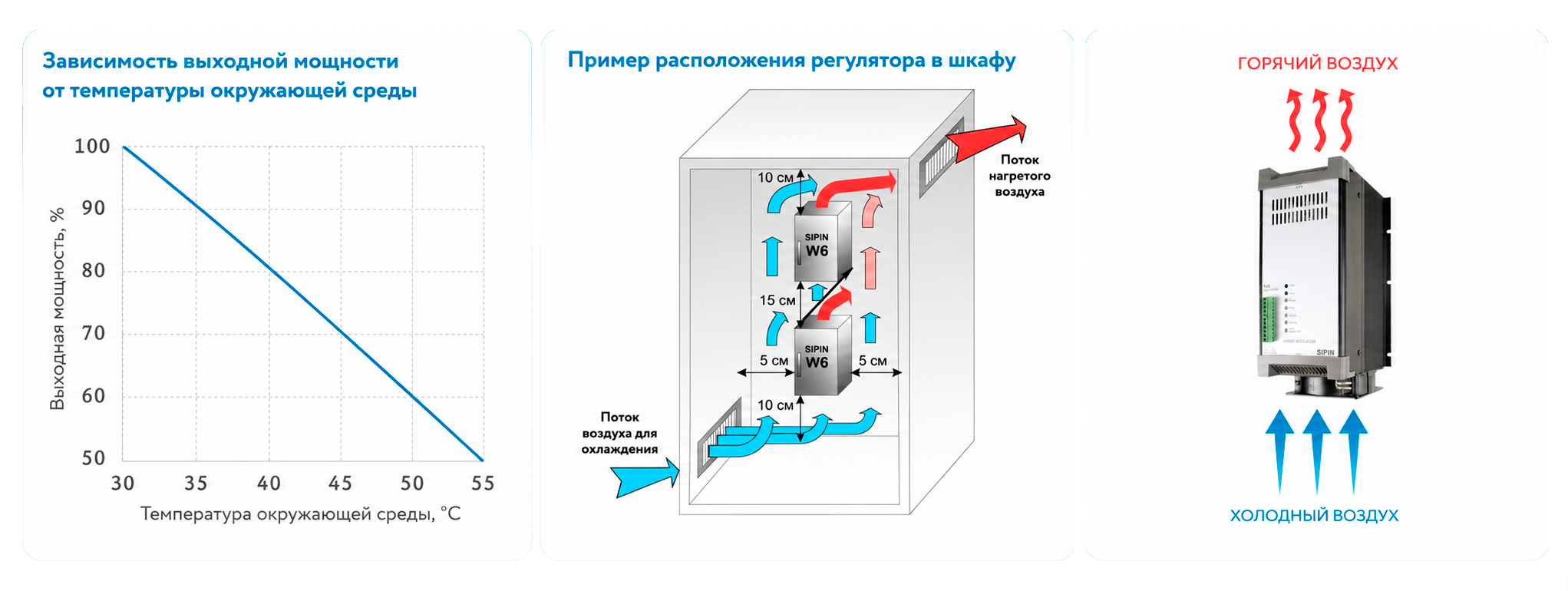

Регулятор мощности во время работы может значительно нагреваться. Поэтому необходимо устанавливать устройство вертикально на ровную плоскую поверхность с достаточным запасом пространства с обеих сторон. Для лучшего охлаждения радиатор должен свободно продуваться воздухом снизу вверх (в моделях с вентилятором это особенно важно!). При установке регуляторов в шкаф, необходимо предусмотреть его вентиляцию. НЕ устанавливайте регулятор в местах с повышенной внешней температурой или в местах с плохой вентиляцией, в ином случае используйте его со сниженной номинальной мощностью. В случае если температура окружающей среды в месте монтажа регулятора мощности превышает 30°С необходимо выбирать регулятор большей мощности и учитывать коэффициент дерейтинга (см рисунок).
Общие условия эксплутатации:
- Окружающая среда - взрывобезопасная, не содержащая пыли или электропроводящих частиц в количестве, нарушающем работу устройства, а также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
- Допускается вибрация мест крепления не допускается;
- Отсутствие электромагнитных полей, создаваемых проводом с импульсным током амплитудой более 100А, расположенным на расстоянии менее 10 мм от корпуса устройства;
- Конденсация влаги на поверхности изделия не допускается;
- Высота над уровнем моря не более 2000 м.;
- При температуре окружающего воздуха выше плюс 35°С необходимо учитывать запас по току (см. паспорт).
СХЕМА ПОДКЛЮЧЕНИЯ
NFB (No-Fuse Breaker) – Автоматический выключатель от сверхтоков короткого замыкания. Позволяет отключить источник питания при перегрузке, а также обесточить оборудование при необходимости обслуживания для предотвращения поражения электрическим током обслуживающего персонала.
MC (magnetic contactor) – Электромагнитный контактор (пускатель) предназначен для отключения регулятора от сети при остановке работы. Обязателен, если снятие питания с электроустановки на период отсутствия дежурного персонала или выведения ее из работы не обеспечен иным способом.
ВАЖНО! Подключение сигнала синхронизация FS и соблюдение направления подключения Устройства обязательны!
УСТАНОВОЧНЫЕ РАЗМЕРЫ

Осевые размеры точек крепления L1 - 122 мм, W - 104мм
Общие габаритные размеры ДхШхВ - 162х112х183мм.nB
